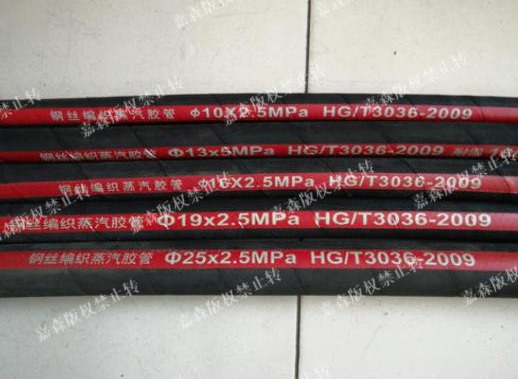

钢丝编织蒸汽胶管

1.钢丝编织蒸汽胶管结构：胶管由耐加压蒸汽老化的内胶层、中胶层、一层或多层高强度钢丝编织或缠绕层和外胶层组成
2.用途：用于输送高温、高压蒸汽或过热水，实现高温输送或热力传递。工作温度：140℃—204℃
3.工作压力：0.3Mpa(3bar)-1.6Mpa(16bar)。   安全压力=工作压力×10
4.型号：1型—预定用于最大工作蒸汽压力为0.3Mpa(3bar)，对应蒸汽温度为144℃；
   2型—预定用于最大工作蒸汽压力为0.6Mpa(3bar)，对应蒸汽温度为165℃；
   3型—预定用于最大工作蒸汽压力为1.0Mpa(3bar)，对应蒸汽温度为184℃；
   4型—预定用于最大工作蒸汽压力为1.6Mpa(3bar)，对应蒸汽温度为204℃；
   5型—预定用于最大工作蒸汽压力为1.6Mpa(3bar)，对应蒸汽温度为204℃，并可连续使用。
   安全压力=工作压力×10

5.胶管参数：

公称内径 (mm)	极限偏差 (mm)	最大工作压力(Mpa)					最小爆破压力(Mpa)					安全系数	最小弯曲半径(mm)					对应蒸气温度(℃)
公称内径 (mm)	极限偏差 (mm)	1型	2型	3型	4型	5型	1型	2型	3型	4型	5型	安全系数	1型	2型	3型	4型	5型	1型	2型	3型	4型	5型
12.5	±0.75	0.3	0.6	1.0	1.6	1.6	3	6	10	16	16	10	80	80	180	180	180	144	165	184	204	204
16	±0.75	0.3	0.6	1.0	1.6	1.6	3	6	10	16	16	10	100	100	200	200	200	144	165	184	204	204
19	±0.75	0.3	0.6	1.0	1.6	1.6	3	6	10	16	16	10	135	135	240	240	240	144	165	184	204	204
20	±0.75	0.3	0.6	1.0	1.6	1.6	3	6	10	16	16	10	135	135	240	240	240	144	165	184	204	204
25	±1.25	0.3	0.6	1.0	1.6	1.6	3	6	10	16	16	10	170	170	300	300	300	144	165	184	204	204
31.5	±1.25	0.3	0.6	1.0	1.6	1.6	3	6	10	16	16	10	240	240	400	400	400	144	165	184	204	204
38	±1.5	0.3	0.6	1.0	1.6	1.6	3	6	10	16	16	10	300	300	500	500	500	144	165	184	204	204
40	±1.5	0.3	0.6	1.0	1.6	1.6	3	6	10	16	16	10	300	300	500	500	500	144	165	184	204	204
50	±1.5	0.3	0.6	1.0	1.6	1.6	3	6	10	16	16	10	375	375	650	650	650	144	165	184	204	204
51	±1.5	0.3	0.6	1.0	1.6	1.6	3	6	10	16	16	10	375	375	650	650	650	144	165	184	204	204
63	±1.5	0.3	0.6	1.0	1.6	1.6	3	6	10	16	16	10	500	500	800	800	800	144	165	184	204	204
80	±2.0	0.3	0.6	1.0	1.6	1.6	3	6	10	16	16	10	650	650	1000	1000	1000	144	165	184	204	204
